Как выбрать источник бесперебойного питания для котла: объясняет электрик

Газовые котлы работают от электричества, но за городом с ним часто бывают проблемы. Источник бесперебойного питания (ИБП) защитит оборудование от резкого отключения и сильных перепадов напряжения.

Мы спросили у электрика с 25-летним стажем, как правильно выбрать ИБП, чтобы в вашем доме всегда была горячая вода и тепло, а котел прослужил дольше.

1. Рассчитайте требуемую выходную мощность

Для этого сложите мощности всего оборудования, которое вы будете подключать через ИБП, и умножьте сумму на два. При запуске электроприборов пусковые токи возрастают минимум в полтора-два раза.

Например, у вас газовый котел мощностью 150 Вт с дополнительным циркуляционным насосом 85 Вт. Тогда общая мощность оборудования составит (150 + 85) × 2 = 470 Вт. Подойдет ИБП мощностью от 0,5 кВт, то есть 500 Вт.

Обратите внимание: для расчета мощности ИБП вам понадобится электрическая мощность газового котла. Не перепутайте ее с тепловой — количеством тепла, которое вырабатывает котел. Например, 18 кВт в характеристиках котла Buderus Logamax U072-18K — это именно тепловая мощность. Информацию о выходной мощности нужно будет поискать в техническом паспорте или на корпусе оборудования.

2. Определите продолжительность автономной работы ИБП

Зафиксируйте длительность и частоту отключений в вашей местности. Если вы живете в доме долго, у вас наверняка накопилась собственная статистика. Если только купили, спросите у соседей.

Выбирайте ИБП, который продержится нужное время. Это зависит от емкости аккумулятора. Например, ИБП с батареей на 75 А·ч обеспечит котел мощностью 200 Вт электропитанием почти на три часа, а с батареей 180 А·ч — на семь часов. Если вы подключите к ИБП дополнительное оборудование, батарея разрядится быстрее.

Точно вычислить время поддержки не получится, потому что газовый котел потребляет энергию неравномерно. При запуске электромоторов пусковые токи увеличиваются и тем самым сокращают срок автономной работы ИБП. А для сохранения постоянной температуры теплоносителя автоматика то поджигает, то гасит горелку.

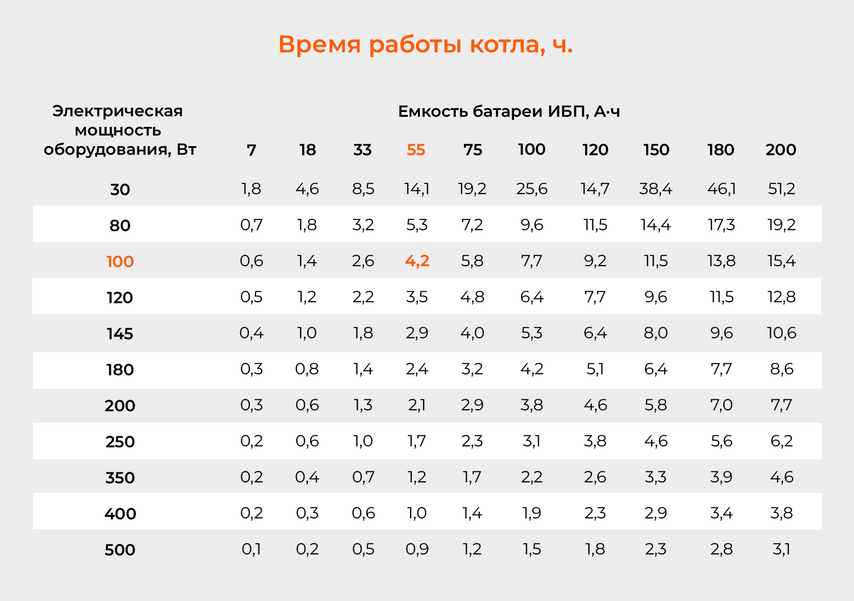

Чтобы вам было проще подобрать ИБП, мы рассчитали приблизительные сроки его автономной работы в зависимости от емкости батареи и мощности подключенного оборудования — с запасом на пусковые токи.

Если мощность котла равна 100 Вт, а свет в вашем дачном поселке обычно отключают не больше чем на четыре часа, то подойдет аккумулятор емкостью 55 А·ч

Если свет пропадает редко и до одного часа, хватит ИБП со встроенным аккумулятором, например ИБП Ippon Innova G2 1000. Такие устройства занимают мало места, легко подключаются и могут продержаться в автономном режиме до 10 минут. Если отключение затянется, вы успеете корректно завершить работу котла. В зимнее время тепла хватит еще на час-полтора.

Если отключения бывают чаще двух раз в месяц и длятся больше одного часа, нужен ИБП с внешним аккумулятором. Обычно прибор и батарея продаются по отдельности. В идеале устройства должны быть одного производителя — например, к ИБП БАСТИОН Teplocom лучше выбрать внешний аккумулятор того же бренда.

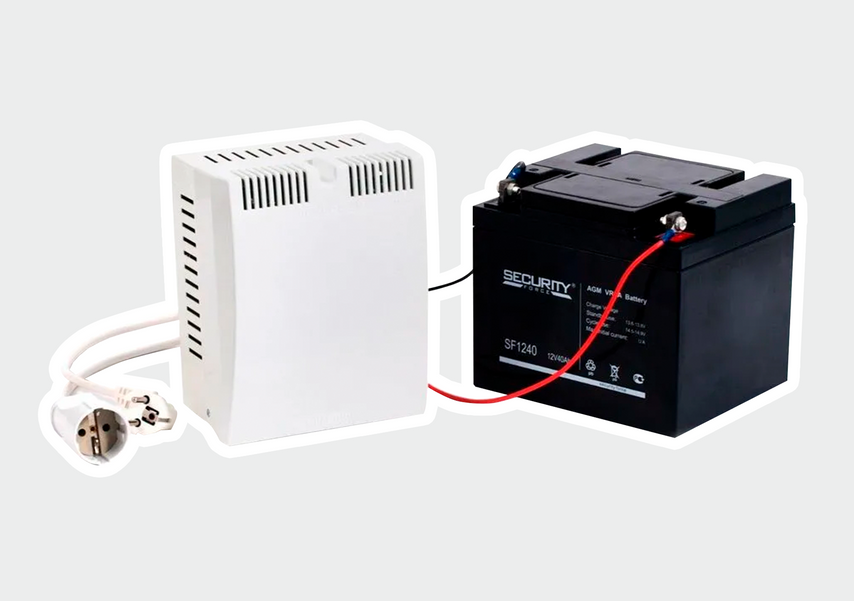

Внешняя батарея подключается к ИБП с помощью проводов, которые обычно идут в комплекте с устройством

Обычно в технической документации производитель указывает, какие батареи подходят для ИБП по типу, напряжению и емкости.

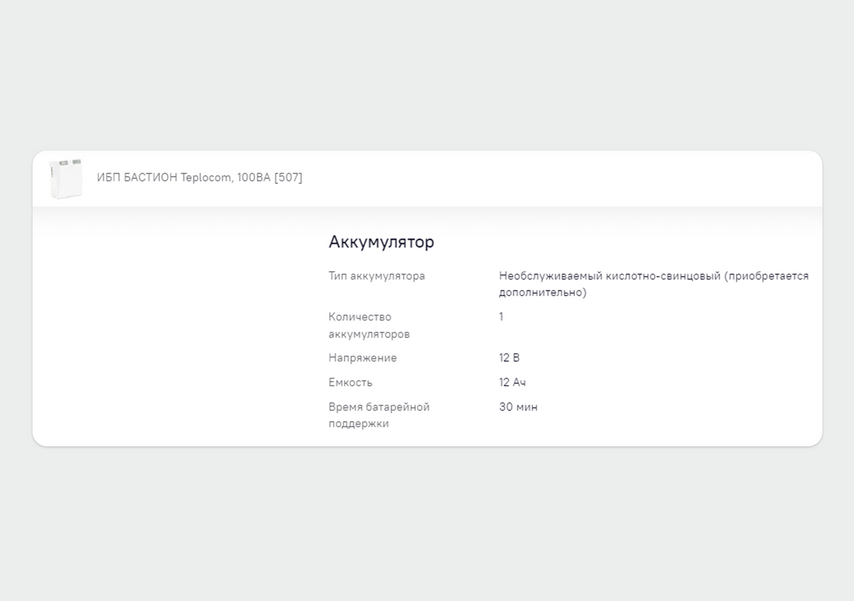

Требования к внешнему аккумулятору для ИБП БАСТИОН Teplocom

Если информации нет или вы сомневаетесь в выборе, уточните совместимость у продавца. В Ситилинке это можно сделать прямо на страничке товара в разделе «Вопрос-ответ».

3. Выясните диапазон перепадов напряжения

Стандартное напряжение в электросети составляет 220 В. Из-за аварий и перегрузок оно может падать или повышаться — это легко заметить по сбоям в работе бытовой техники и миганию лампочек. Даже в городе показатели нередко скачут вниз до 140 В или вверх до 280 В. Чтобы замерить напряжение в сети, воспользуйтесь специальным тестером — мультиметром или обратитесь к электрику.

Многие ИБП легко справляются со скачками напряжения в диапазоне 180–250 В. Но если изменение будет больше, прибор может просто отключиться, а вместе с ним и газовый котел.

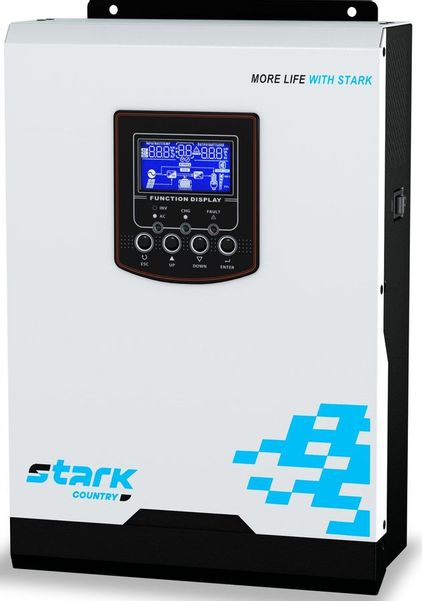

При больших перепадах выбирайте ИБП со встроенным стабилизатором, который выравнивает просадки. Например, ИБП STARK COUNTRY Online 1000 поддерживает на выходе напряжение 220 В при скачках во внешней сети от 110 до 300 В.

4. Выберите тип ИБП по форме сигнала

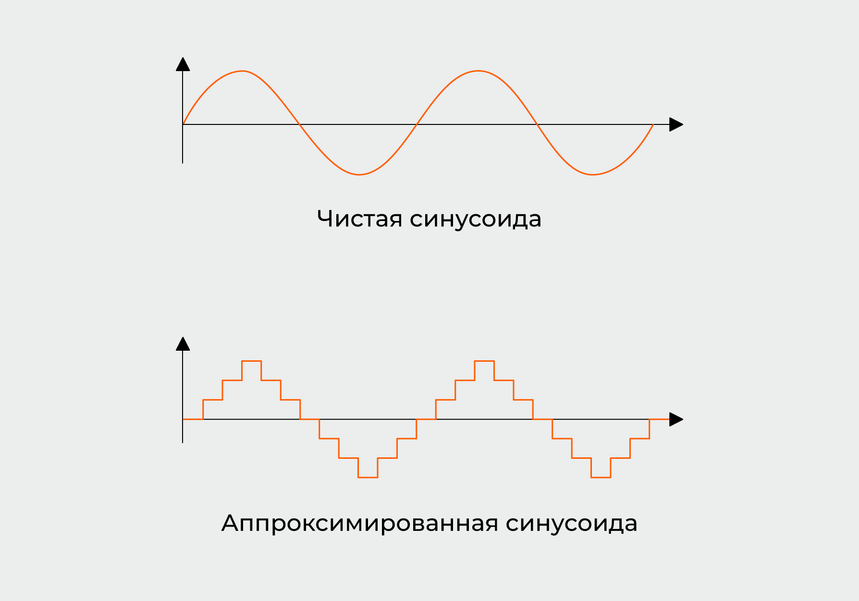

У ИБП бывают две формы выходного напряжения:

1. Чистая синусоида.
2. Аппроксимированная синусоида. В характеристиках устройства ее еще могут называть «квазисинус», или «модифицированный меандр».

Чем больше ступеньки, тем сильнее помехи и «грязнее» сигнал — это опасно для газового котла

Отопительное оборудование очень чувствительно к качеству выходного сигнала. Поэтому источник бесперебойного питания должен выдавать чистый синус, как ИБП Ippon Innova G2.

ИБП Ippon Innova G2 Euro 1000L, 1000ВA [1547590]

5

• Розетки с батарейной поддержкой:EURO х 2,
• Интерфейсы:USB, SNMP, EPO,
• Тип:online;
• Защита:от короткого замыкания, от перегрузки,
• Мощность:1000 ВA/ 900 Вт;

42 790 ₽

Для газового котла с высокочувствительной электроникой нельзя использовать ИБП, которые выдают квазисинусный сигнал. Это может привести к сбоям в работе блока управления, перегреву и быстрому износу циркуляционных насосов.

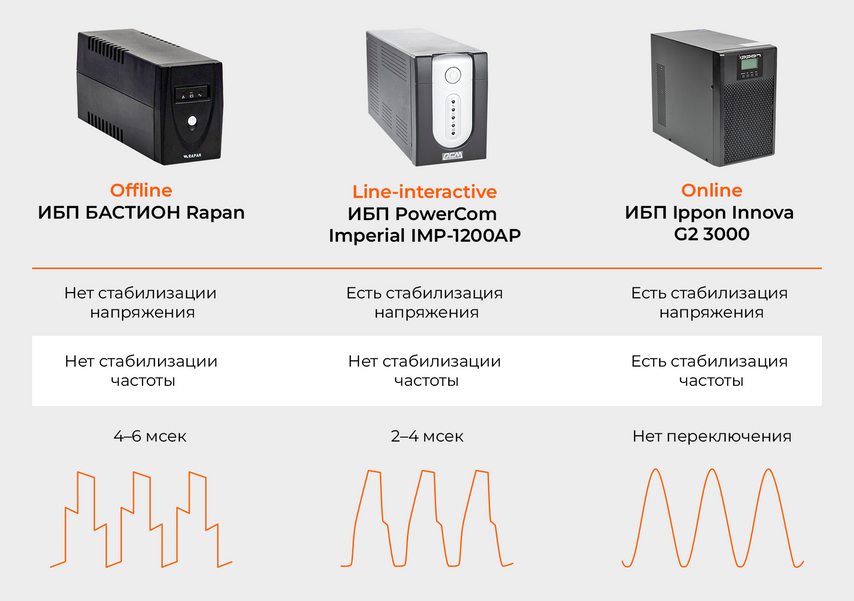

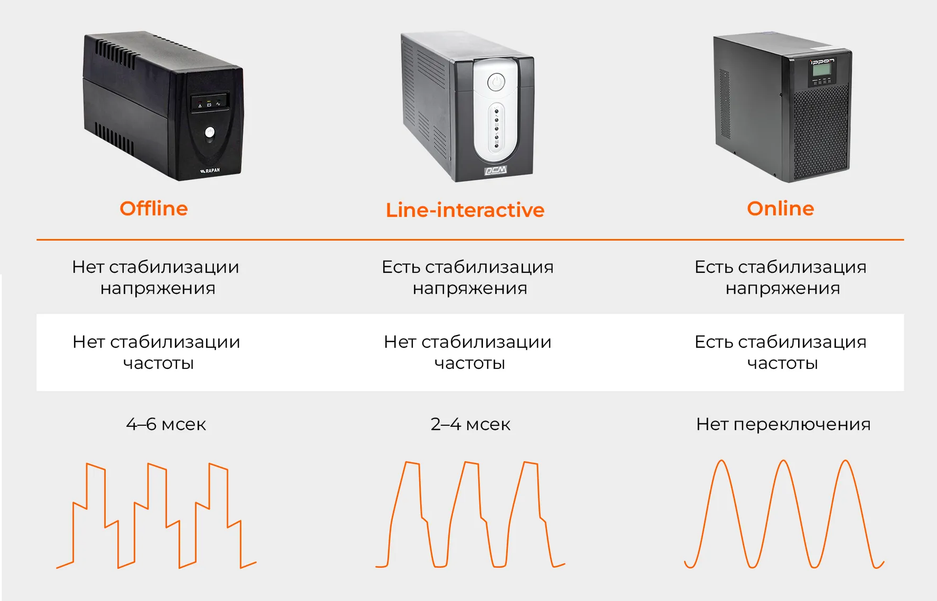

ИБП делятся на три вида по типу стабилизации напряжения и форме сигнала:

Offline, или back. Прибор не стабилизирует напряжение, показывает задержку до 6 мсек при переключении и выдает «грязный» квазисинусный сигнал. Для газового котла офлайн-ИБП выбирать не стоит.

1. Line-interactive. Устройство выравнивает скачки напряжения, но не гарантирует чистоты синуса. Задержка при переключении — 2–4 мсек. Линейно-интерактивный ИБП подходит для простых газовых котлов без высокочувствительной автоматики, но циркуляционные насосы будут шуметь.
2. Online. ИБП мгновенно переключает котелна резервное питание, стабилизирует частоту и напряжение до идеальных значений. Это самое эффективное решение для современного отопительного оборудования.

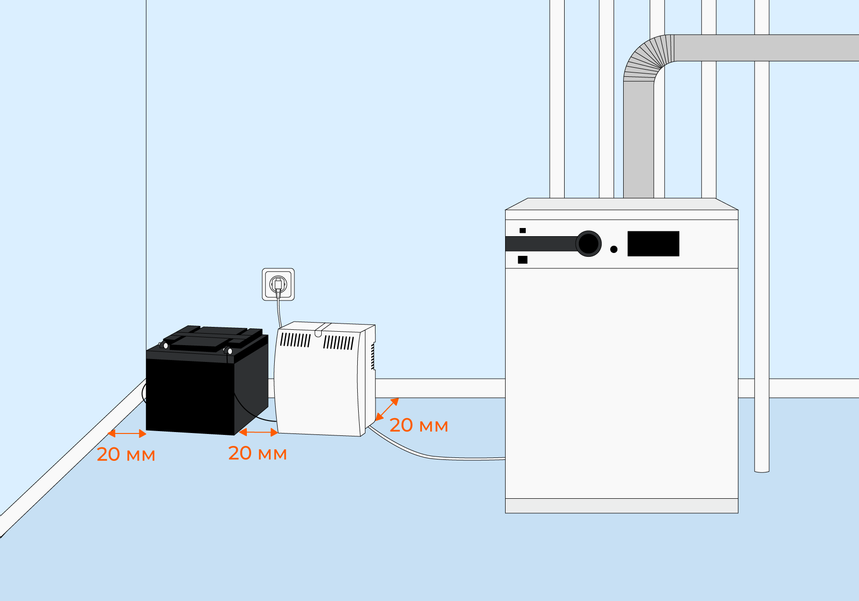

5. Убедитесь, что ИБП можно расположить в помещении

Обычно под котел в доме выделяют небольшую площадь — от 4 м2 для газового котла с тепловой мощностью до 30 кВт. Вам нужно убедиться, что ИБП войдет по габаритам:

1. Продумайте, как и куда вы будете устанавливать ИБП — на пол, тумбу или стеллаж. Сравните длину, ширину и высоту устройства с размерами места под его установку. Учтите, что между вентиляционными отверстиями на корпусе ИБП и ближайшей поверхностью должен оставаться зазор не менее 20 мм.
2. Выберите место как можно дальше от приборов отопления, труб и насосов, чтобы избежать перегрева ИБП, а во время протечки снизить риски короткого замыкания.
3. Внешние аккумуляторные батареи могут располагаться как в корпусе ИБП, так и за его пределами. Между ними тоже нужно оставить свободное пространство не менее 20 мм для отвода тепла.

Чек-лист по выбору ИБП для газового котла

1. Рассчитайте выходную мощность ИБП. Она должна минимум вдвое превышать суммарную мощность всего оборудования, которое вы подключаете к электросети через источник бесперебойного питания.
2. Определите емкость батареи. Чем она выше, тем дольше время автономной работы оборудования. ИБП со встроенным аккумулятором подойдет, только если электросети в вашей местности работают стабильно, с редкими и короткими отключениями. Во всех остальных случаях выбирайте ИБП с внешним аккумулятором.
3. Выясните, какие перепады напряжения выдерживает ИБП. С сильными скачками справятся приборы со встроенным стабилизатором напряжения — типа online или line-interactive.
4. Выберите ИБП с синусоидальным сигналом. Для недорогого газового котла можно выбрать линейно-интерактивный прибор. А для отопительного оборудования с чувствительной электроникой лучше приобрести онлайн-ИБП, который выдает чистую синусоиду.
5. «Примерьте» устройство. Проверьте габариты источника бесперебойного питания. Он должен свободно поместиться в отведенном для него месте — с зазором не меньше 20 мм от стены или другого оборудования.
